Датчик положения ДП-01(L)2

Технические характеристики

  • Длина кабеля для подключения к исполнительному устройству: 15 м;
  • Защита от переполюсовки питания, короткого замыкания и ЭДС самоиндукции индуктивной нагрузки;
  • По степени защиты персонала от соприкосновения с токоведущими частями, а также по степени защиты от попадания твердых посторонних веществ и проникновения воды датчик соответствует группе IP 67 по МЭК 297;
  • Состояние выхода: нормально разомкнут;
  • Рабочее расстояние срабатывания: 4,0 - 6,0 мм
  • Напряжение питания: +10 … 30 В;
  • Максимальный ток нагрузки: 300 мА
  • Потребляемый ток не более: 8 мА
  • Частота срабатывания не менее: 300 Гц;
  • Способ подключения: кабель 3×0,35 мм2> , 15 м;
  • Габаритные размеры:
  •  – ползун с выключателем индуктивным: 300х26х53 мм;
  •  – ушко с крепежом: 50х34х163 мм
  • Масса: не более 1.1 кг
  • Рабочий температурный диапазон: от -40°С до +75°С
  • Срок службы, не менее: 10 лет.

Датчик состоит из следующих составных частей:

  •  – Ушко - 1 шт;
  •  – Ползун - 1 шт;
  •  – Маркер магнитный - 1 шт;
  •  – Выключатель индуктивный для датчика положения - 1 шт;
  •  – Болт М8x25 - 2 шт;
  •  – Гайка М8 - 2 шт;
  •  – Шайба 8.65Г.016 - 2 шт.

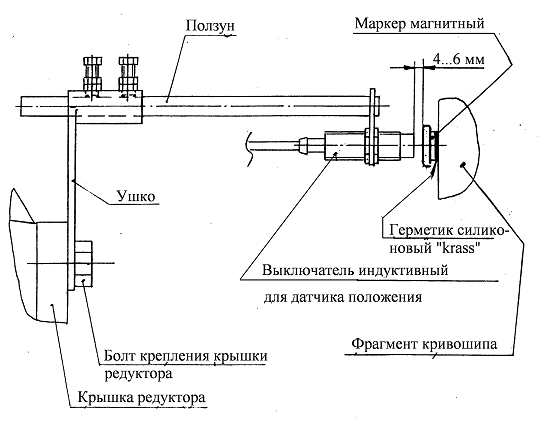

Схема установки датчика

  •   Датчик положения ДП-01(L)2 предназначен для регистрации положения вращающихся частей станка качалки, на винтовых насосах и др.

    Скачать документ:

  • Руководство по эксплуатации

Датчик положения ДП-02

Технические характеристики

  • Длина кабеля для подключения к исполнительному устройству: 15 м;
  • Защита от переполюсовки питания, короткого замыкания и ЭДС самоиндукции индуктивной нагрузки;
  • По степени защиты персонала от соприкосновения с токоведущими частями, а также по степени защиты от попадания твердых посторонних веществ и проникновения воды датчик соответствует группе IP 67 по МЭК 297;
  • Состояние выхода: нормально разомкнут;
  • Рабочее расстояние срабатывания: 4,0 - 20 мм
  • Напряжение питания: +10 … 30 В;
  • Максимальный ток нагрузки: 300 мА
  • Потребляемый ток не более: 25 мА
  • Частота срабатывания не менее: 500 Гц;
  • Способ подключения: кабель 3×0,35 мм2> , 15 м;
  • Габаритные размеры:
  •  – ползун с выключателем магниточувствительным: 300х26х53 мм;
  •  – ушко с крепежом: 50х34х163 мм
  • Масса: не более 1.1 кг
  • Рабочий температурный диапазон: от -40°С до +75°С
  • Срок службы, не менее: 10 лет.

Датчик состоит из следующих составных частей:

  •  – Ушко - 1 шт;
  •  – Ползун - 1 шт;
  •  – Маркер магнитный - 1 шт;
  •  – Выключатель магниточувствительный - 1 шт;
  •  – Болт М8x25 - 2 шт;
  •  – Гайка М8 - 2 шт;
  •  – Шайба 8.65Г.016 - 2 шт.

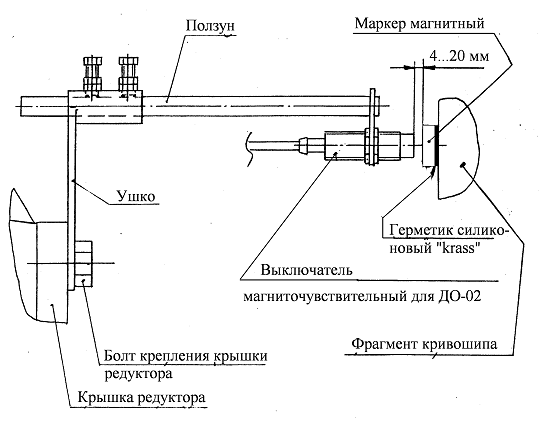

Схема установки датчика

  •   Датчик положения ДП-02 предназначен для регистрации положения вращающихся частей станка качалки, на винтовых насосах и др.

    Скачать документ:

  • Паспорт

Датчик оборотов ДО-02

Технические характеристики

  • Длина кабеля для подключения к исполнительному устройству: 15 м;
  • Защита от переполюсовки питания, короткого замыкания и ЭДС самоиндукции индуктивной нагрузки;
  • По степени защиты персонала от соприкосновения с токоведущими частями, а также по степени защиты от попадания твердых посторонних веществ и проникновения воды датчик соответствует группе IP 67 по МЭК 297;
  • Состояние выхода: нормально разомкнут;
  • Рабочее расстояние срабатывания: 4,0 - 20 мм
  • Напряжение питания: +10 … 30 В;
  • Максимальный ток нагрузки: 300 мА
  • Потребляемый ток не более: 25 мА
  • Частота срабатывания не менее: 500 Гц;
  • Способ подключения: кабель 3×0,35 мм2> , 15 м;
  • Габаритные размеры упаковки для 1 (одного) комплекта: 310×320×120 мм:
  • Масса: не более 2.9 кг
  • Рабочий температурный диапазон: от -40°С до +75°С
  • Срок службы, не менее: 10 лет.

Датчик состоит из следующих составных частей:

  •  – Ушко - 1 шт;
  •  – Ползун - 1 шт;
  •  – Шарнир - 1 шт;
  •  – Маркер магнитный - 1 шт;
  •  – Выключатель магниточувствительный - 1 шт;
  •  – Хомут Libro Ø 12-22/9 мм - 1 шт;
  •  – Хомут Libro Ø 60-80/9 мм - 2 шт;
  •  – Болт М8x25 - 4 шт;
  •  – Гайка М8 - 4 шт;
  •  – Шайба 8.65Г.016 - 4 шт.

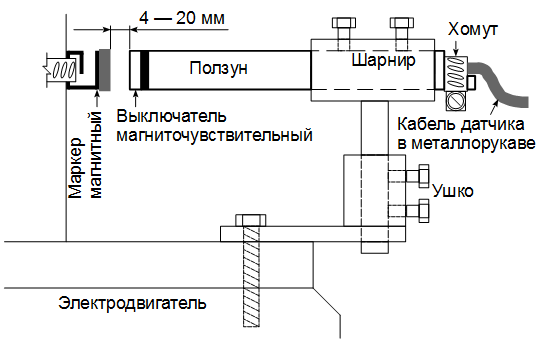

Схема установки датчика

  •   Датчик оборотов ДО-02 предназначен для определения числа оборотов электродвигателя.

    Скачать документ:

  • Руководство по эксплуатации

Модуль коммутационный 1РМ1(V.04)

Технические характеристики

  • Условия эксплуатации: в пылевлагозащищенном корпусе класса не менее IP54 по ГОСТ 14254-2015 (IEC 60529:2013);
  • Рабочий температурный диапазон: от -40°С до +65°С;
  • Рабочее положение модуля: любое;
  • Охлаждение модуля: естественная конвекция воздуха;
  • Габаритные размеры: указаны на рисунке, мм;
  • Масса: не более 0.3 кг.

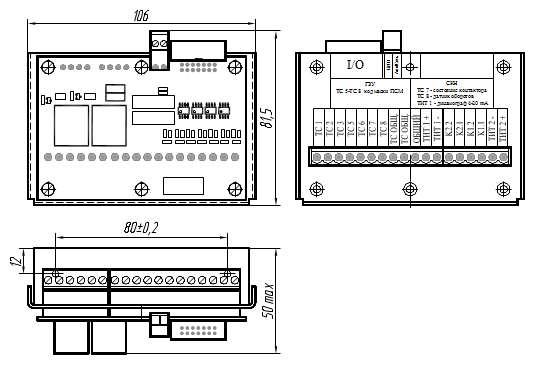

Габаритный чертеж

  •   Модуль коммутационный 1РМ1(V.04) предназначен для согласования уровней внешних сигналов ТС,ТИТ,ТУ с уровнями сигналов цифровых входов/выходов радиомодема СМАРТ-160/2400-03(V.05).
  •   – Обеспечивает гальваническую развязку сигналов ТС (1500 В);
  •   – Обеспечивает подключение аналоговых датчиков типа токовая петля (4-20 мА) и обеспечивает питание линии +24 В (80 мА);
  •   – Обеспечивает подключение искробезопасного барьера;
  •   – Обеспечивает подключение контрольного сигнала от источника питания C30-04А;
  •   – Обеспечивает коммутацию цепей нагрузки 220 В 10 А.

    Скачать документ:

  • Паспорт

Плата коммутационная 1РМ1.MINI-01

Технические характеристики

  • Условия эксплуатации: в пылевлагозащищенном корпусе класса не менее IP54 по ГОСТ 14254-2015 (IEC 60529:2013);
  • Рабочий температурный диапазон: от -40°С до +65°С;
  • Рабочее положение платы: любое;
  • Охлаждение платы: естественная конвекция воздуха;
  • Габаритные размеры: указаны на рисунке, мм;
  • Масса: не более 0.1 кг.

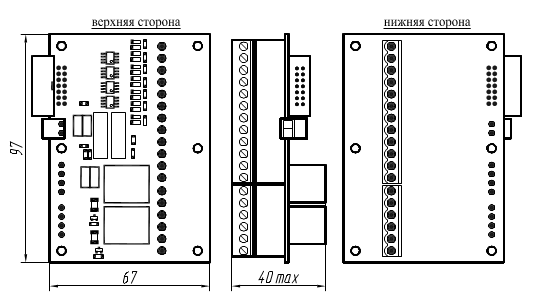

Габаритный чертеж

  •   Плата коммутационная 1РМ1.MINI-01 предназначена для согласования уровней внешних сигналов ТС,ТИТ,ТУ с уровнями сигналов цифровых входов/выходов радиомодема СМАРТ-160/2400-03(V.05).
  •   – Обеспечивает гальваническую развязку сигналов ТС (1500 В);
  •   – Обеспечивает подключение аналоговых датчиков типа токовая петля (4-20 мА) и обеспечивает питание линии +24 В (80 мА);
  •   – Обеспечивает подключение искробезопасного барьера;
  •   – Обеспечивает подключение контрольного сигнала от источника питания C30-04А;
  •   – Обеспечивает коммутацию цепей нагрузки 220 В 10 А.
  •   – Является составной частью Модуля коммутационного 1РМ1(V.04)

    Скачать документ:

  • Паспорт
