Плата контроллера «Стандарт»

Технические характеристики

  • Аналоговые входы (приведенная погрешность 0.2%):
  •  – групповая гальваническая развязка от процессора;
  •  – напряжение гальванической развязки: 1500 В;
  •  – количество входов: 8;
  •  – разрядность АЦП: 10;
  •  – подключение датчиков: по схеме с общим проводом;
  •  – тип входного сигнала: 0-5 В, 0–5 мA, 0-20 мА.
  • Дискретные\счетные входы:
  •  – гальваническая развязка каждого канала от процессора;
  •  – напряжение гальванической развязки: 1500 В;
  •  – количество входов: 16;
  •  – тип входа «сухой контакт» (напряжение на разомкнутом контакте 12 В, ток через замкнутый контакт 10 мА);
  •  – счетный вход:
  •    прямоугольные импульсы, частота следования: 25 Гц;
  •    минимальная длительность импульсов: 2 мс.
  • Дискретные выходы:
  •  – гальваническая развязка от процессора;
  •  – напряжение гальванической развязки: 1500 В;
  •  – количество независимых выходов: 4;
  •  – выходное напряжение: 24В ±10%;
  •  – суммарный выходной ток по всем каналам и от источника 24В: не более 300 мА.
  • Встроенная периферия:
  •  – последовательный порт, интерфейс RS-485, оптоизолированный;
  •  – последовательный порт, интерфейс RS-232.
  • Сопротивление охранного шлейфа: (2 ±1) КОм.
  • Скорость передачи данных:
  •  – по RS-232: 4.8 кбод;
  •  – по RS-485: 2400, 4800, 9600 бод.
  • Электропитание:
  •  – от источника переменного тока напряжением 24В ±10%,частотой (50±1) Гц;
  •  – от источника постоянного тока напряжением 12В ±10%.
  • Потребляемая мощность: не более 50 ВА.
  • Габаритные размеры: указаны на рисунке, мм.
  • Масса: не более 0.3 кг
  • Рабочий температурный диапазон: от -40°С до +55°С
  • Условия эксплуатации: в пылевлагозащищенном корпусе класса не менее IP54 по ГОСТ 14254-2015 (IEC 60529:2013)

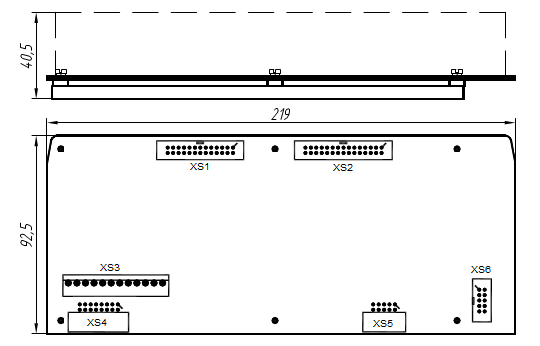

Габаритный чертеж

  •   Плата контроллера «Стандарт» предназначена для управления технологическими процессами в автоматическом режиме и в режиме дистанционного контроля и управления, измерения и контроля значений технологических параметров, обеспечения функций контроля доступа и охранной сигнализации. Для связи с другими устройствами используются имеющиеся физические интерфейсы RS-232, RS-485.
      Плата контроллера «Стандарт» может использоваться в составе Контроллера «Стандарт» КП1. В слоты может устанавливаться до 3-х Плат контроллера «Стандарт». Технические характеристики даны для варианта с одной Платой контроллера «Стандарт».

    Скачать документ:

  • Руководство по эксплуатации

Блок контроллера «Стандарт»-02

Технические характеристики

  • Аналоговые входы (приведенная погрешность 0.2%):
  •  – групповая гальваническая развязка от процессора;
  •  – напряжение гальванической развязки: 1500 В;
  •  – количество входов: 8;
  •  – разрядность АЦП: 10;
  •  – подключение датчиков: по схеме с общим проводом;
  •  – тип входного сигнала: 0-2.5 В, 0–5 мA, 0-20 мА.
  • Аналоговые входы для измерения токов и напряжений питающей сети:
  •  – количество входов: 6;
  •  – разрядность АЦП: 10;
  •  – подключение датчиков: по схеме с общим проводом;
  •  – измерение напряжения: 0 – 4.3 В;
  •  – измерения токов (через трансформатор тока): 0-100 мА.
  • Дискретные\счетные входы:
  •  – гальваническая развязка каждого канала от процессора;
  •  – напряжение гальванической развязки: 1500 В;
  •  – количество входов: 16;
  •  – тип входа «сухой контакт» (напряжение на разомкнутом контакте 12 В, ток через замкнутый контакт 10 мА);
  •  – счетный вход:
  •    прямоугольные импульсы, частота следования: 25 Гц;
  •    минимальная длительность импульсов: 2 мс.
  • Дискретные выходы:
  •  – гальваническая развязка от процессора;
  •  – напряжение гальванической развязки: 1500 В;
  •  – количество независимых выходов: 4;
  •  – выходное напряжение: 12В ±10%;
  •  – суммарный выходной ток по всем каналам и от источника 12В: не более 300 мА.
  • Встроенная периферия:
  •  – последовательный порт, интерфейс RS-485, оптоизолированный;
  •  – последовательный порт, интерфейс RS-232.
  • Сопротивление охранного шлейфа: (2 ±1) КОм.
  • Скорость передачи данных:
  •  – по RS-232: 4.8 – 19.2 кбод;
  •  – по RS-485: 2.4 – 19.2 кбод.
  • Электропитание: от источника постоянного тока напряжением 12В ±10%.
  • Потребляемая мощность: не более 10 ВА.
  • Габаритные размеры: указаны на рисунке, мм.
  • Масса: не более 0.3 кг
  • Рабочий температурный диапазон: от -40°С до +55°С
  • Условия эксплуатации: в пылевлагозащищенном корпусе класса не менее IP54 по ГОСТ 14254-2015 (IEC 60529:2013)

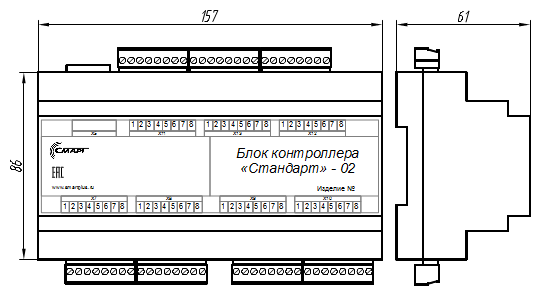

Габаритный чертеж

  •   Блок контроллера «Стандарт»-02 предназначен для управления технологическими процессами в автоматическом режиме и в режиме дистанционного контроля и управления, измерения и контроля значений технологических параметров, обеспечения функций контроля доступа и охранной сигнализации. Осуществляет автономное управление работой электродвигателя, контроль состояния электродвигателя, снятие динамограмм, ваттметрограмм. Для связи с другими устройствами, используются имеющиеся физические интерфейсы RS-232, RS-485.
      Блок контроллера «Стандарт»-02 может использоваться как самостоятельно, так и в составе АСУ ТП.

    Скачать документ:

  • Руководство по эксплуатации

Блок контроллера «Стандарт»-07.Ethernet

Технические характеристики

  • Внешние интерфейсы и скорость передачи данных:
  •  – RS-232 №1 - 2400, 4800, 9600, 19200, 115200 бод
  •  – RS-232 №2 - 2400, 4800, 9600, 19200, 115200 бод
  •  – Ethernet 10Base-T
  •  – оптоизолированный RS-485 №1 - 2400, 4800, 9600, 19200 бод
  •  – оптоизолированный RS-485 №2 - 2400, 4800, 9600, 19200 бод
  • Количество дискретных входов: 2
  • Тип дискретных входов: «сухой контакт»
  • Рабочий температурный диапазон: от -40°С до +55°С
  • Среднее потребление тока, не более: 320 мА
  • Пиковое потребление тока, не более: 2 А
  • Напряжение питания: +12В ±10%
  • Размеры: указаны на рисунке, мм.
  • Масса: 0.5 кг
  • На устройстве имеются следующие разъемы:
  •  – для подключения источника питания +12В: 15EDGK-02P
  •  – для подключения Ethernet 10Base-T: RJ-45
  •  – интерфейсный: DB-9F
  •  – для подключения датчиков и интерфейса RS-485: 15EDGK-08P
  •  – для подключения модуля коммутационного: BH14

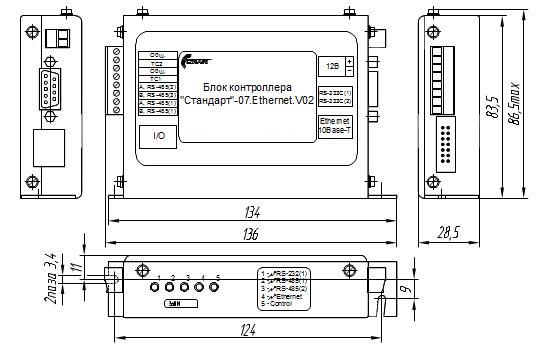

Габаритный чертеж

  •   Блок контроллера «Стандарт»-07.Ethernet оснащен интерфейсом Ethernet и предназначен для сбора и передачи данных от интервальных счетчиков или других устройств на сервер данных диспетчерского пункта через глобальную сеть Internet.
      Блок контроллера «Стандарт»-07.Ethernet функционирует в составе Автоматизированной системы передачи данных (АСПД) «Стандарт».

    Скачать документ:

  • Паспорт
  • Техническое описание

Пакетный контроллер «Стандарт»-03

Технические характеристики

  • Тип модуляции: FFSK
  • Время переключения прием/передача: 100 мс
  • Скорость передачи данных: 2400, 4800 бит/с
  • Параметры коммуникационного порта: 4800,n,8,2
  • Рабочий температурный диапазон: от -50°С до +65°С
  • Потребление тока, не более: 85 мА
  • Напряжение питания: +12В ±10%
  • Размеры: указаны на рисунке, мм.
  • Масса: 0.4 кг
  • На устройстве имеются следующие разъемы:
  •  – для подключения источника питания +12В: 15EDGK-02P
  •  – для подключения радиостанции: вилка РС-7ТВ
  •  – интерфейсный: DB-9F
  •  – не используется: 15EDGK-03P
  •  – не используется: BH14

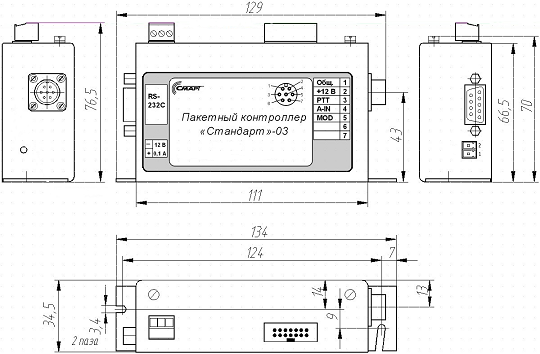

Габаритный чертеж

  •   Пакетный контроллер «Стандарт»-03 предназначен для передачи телеметрических данных.

    Скачать документ:

  • Паспорт
