Радиомодем Р33С-1 СМАРТ-160/2400-03(V.05)

Технические характеристики

  • Частотный диапазон: 146-174 МГц
  • Выходная ВЧ мощность: 5/8 Вт
  • Тип модуляции:
     – FFSK2400-2400 bps, 10.4-кГц channel filter;
     – FFSK4800-4800 bps, 15.6-кГц channel filter;
     – GFSK2400-2400 bps, 10.4-кГц channel filter;
     – GFSK2400-2400 bps, 6-кГц channel filter;
     – 4GFSK1200-2400 bps, 4.5-кГц channel filter;
     – 4GFSK4800-9600 bps, 10.4-кГц channel filter;
     – 4GFSK9600-19200 bps, 19.2-кГц channel filter;
     – 2GFSK9600DSS-2400 bps, 19.2-кГц channel filter(spread spectrum)
  • Класс излучения: 16К0F2D
  • Промежуточные частоты: 21.4 МГц, 455 кГц
  • Источник частоты: Синтезатор
  • Шаг частотной сетки: 1 Гц
  • Чувствительность приемника BER ≤10-2 :
     – FFSK2400 -118 dBm; FFSK4800 -115 dBm;
     – GFSK2400 -120 dBm; 4GFSK9600 -114 dBm
  • Избирательность приемника по соседнему каналу: 67 дБ
  • Избирательность приемника по зеркальному каналу: 66 дБ
  • Избирательность приемника интермодуляционная: 70 дБ
  • Скорость по портам RS485, RS232: 2400-38400 bps
  • Рабочий температурный диапазон: от -40°С до +55°С
  • Потребление тока в режиме «прием»: 85 мА
  • Потребление тока в режиме «передача»: 2.2 А
  • Напряжение питания: +12В ±10%
  • Количество DIO: 12
  • Размеры: 141x70x35 мм
  • Масса: 0.4 кг
  • На устройстве имеются следующие разъемы:
    • интерфейсный: DB-9F
    • для подключения источника питания +12В : 15EDGK-02P
    • для подключения антенны : BNC
    • разъем BH14 для подключения модуля коммутационного
    • разъем «RS-485» 15EDGK-03P для подключения интерфейса RS-485

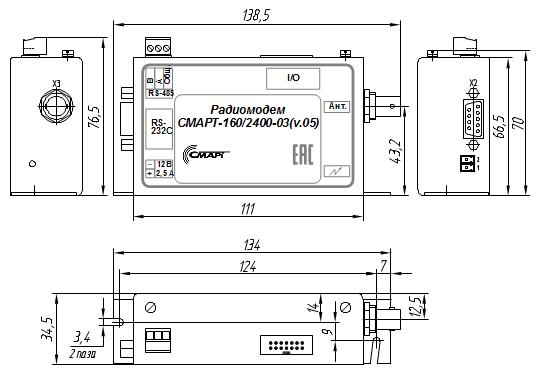

Габаритный чертеж

    Скачать документ:

  • Паспорт
  • Руководство по эксплуатации

Радиомодем Р35С-1 СМАРТ-433/2400-03(V.02)

Технические характеристики

  • Частотный диапазон: 433,05-434,79 МГц
  • Выходная ВЧ мощность: +14 dBm
  • Тип модуляции: FSK
  • Отклонение частоты передатчика от номинального значения в рабочем диапазоне температур, не более: 4 х 10-6
  • Источник частоты: Синтезатор
  • Чувствительность приемника BER ≤10-2 : 108 dBm
  • Избирательность приемника по соседнему каналу, отстоящему на 100 кГц от основного, не менее: 70 дБ
  • Скорость передачи данных по радиоканалу: 2400 bps, 4800 bps
  • Интерфейс RS-232, RS-485: 2400-19200 bps
  • макимальная длина пакета данных: 630 байт
  • Рабочий температурный диапазон: от -40°С до +55°С
  • Потребление тока в режиме «прием», не более: 70 мА
  • Потребление тока в режиме «передача», не более: 90 мА
  • Напряжение питания: +12В ±10%
  • Размеры: 102x60x71 мм
  • Масса: 0.2 кг
  • На устройстве имеются следующие разъемы:
    • интерфейсный: DB-9F
    • для подключения источника питания +12В и интерфейса RS-485: 15EDGK-08P
    • для подключения антенны : BNC

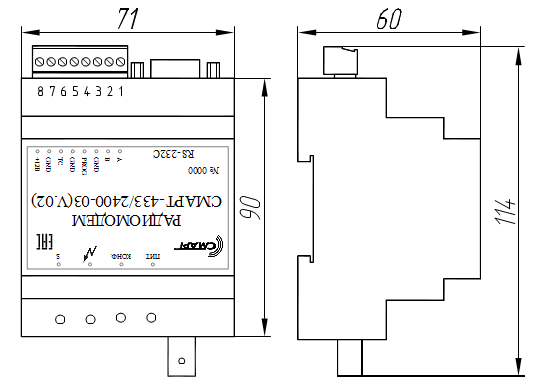

Габаритный чертеж

    Скачать документ:

  • Паспорт
  • Руководство по эксплуатации

Блок контроллера "Стандарт"-07.GSM

Технические характеристики

  • GSM/GPRS:
     – Трехдиапазонный GSM/GPRS 900/1800/1900 MHz
     – GPRS multi-slot class 10
     – GPRS mobile station class B
     – Совместим с GSM phase 2/2+
       – Class 4 (2 W @ 900 MHz)
       – Class 1 (1 W @ 1800/1900MHz)
  • Количество SIM карт: 2
  • Работа в VPN-сети «NetLinkServer»
  • Внешние интерфейсы:
     – RS232: скорость 2400, 4800, 9600, 19200, 115200
     – оптоизолированный RS485 №1: скорость 2400, 4800, 9600, 19200
     – оптоизолированный RS485 №2: скорость 2400, 4800, 9600, 19200
  • Количество дискретных входов/выходов: 12
  • Уровень напряжения дискретных входов/выходов: TTL
  • Антенный разъем: SMA female
  • Напряжение питания: +12В ±10%
  • Среднее потребление тока не более: 320 мА
  • Пиковое потребление тока не более: 2 А
  • Рабочий температурный диапазон: от -40°С до +65°С
  • Размеры: 134x37x71 мм
  • Масса: 0.5 кг
  • На устройстве имеются следующие разъемы:
    • интерфейсный: DB-9F
    • для подключения источника питания +12В: 15EDGK-02P
    • для подключения интерфейса RS-485: 15EDGK-08P
    • для подключения антенны : SMA female
    • разъем BH14 для подключения модуля коммутационного
    • разъем для подключения 2-х SIM карт

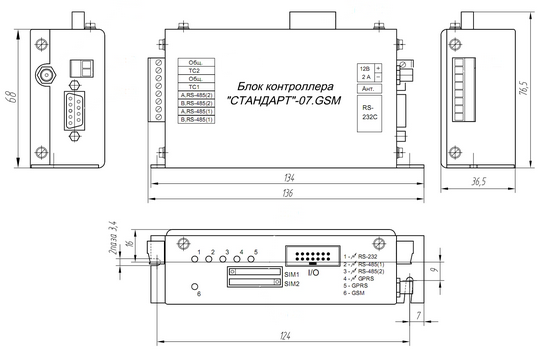

Габаритный чертеж

    Скачать документ:

  • Паспорт
  • Техническое описание
