Преобразователь напряжения С30-04

Технические характеристики

  • Преобразователь напряжения С30-04А работает от однофазной сети переменного тока в двух режимах: «работа от сети», при наличии сетевого напряжения, а также «работа от АКБ» при отсутствии сетевого напряжения на его входе.
  •  в режиме «работа от сети»:
  •   – стабилизация выходного напряжения на уровне равном 13,7 В;
  •   – автоматический запуск, при установке входного напряжения в допустимых пределах;
  •   – восстановление работы после удаления короткого замыкания в цепи нагрузки
  •   ВНИМАНИЕ! В момент короткого замыкания в цепи нагрузки, при подключенной аккумуляторной батарее, происходит перегорание предохранителя в цепи АКБ;
  •   – выдачу информационного сигнала о наличии сетевого напряжения на входе источника;
  •   – заряд АКБ;
  •   – автоматический переход в режим «работа от АКБ»;
  •  в режиме «работа от АКБ»:
  •   – контроль напряжения АКБ и отключение АКБ в случае ее разряда до минимально допустимого напряжения равного 11,0 В;
  •   – автоматический переход в режим «работа от сети» при появлении входного напряжения.
  • Преобразователь напряжения С30-04А имеет защиту от короткого замыкания в цепи нагрузки.
  • Время установления выходного напряжения при изменении тока в нагрузке, от максимального значения до минимального: не более 80 мс.
  • Допускается непрерывная работа в течении 24 часов в сутки при сохранении технических характеристик.
  • Наработка на отказ: не менее 80000 ч.
  • Рабочий диапазон входного напряжения переменного тока: от 176 до 330 В
  • Предельный диапазон входного напряжения переменного тока: от 0 до 480 В
  • Частота входного переменного напряжения: 50 ±1 Гц
  • Номинальное выходное напряжение: 13,7 В
  • Максимальный ток нагрузки: 2,2 А
  • Нестабильность выходного напряжения, при изменении тока в нагрузке, не более: 100 мВ
  • Пульсации выходного напряжения от пика до пика, не более: 50 мВ
  • КПД, не менее: 75%
  • Электрическая прочность изоляции вход/выход: 1500 В
  • Электрическое сопротивление изоляции: > 2 МОм
  • Максимальный ток заряда АКБ: 0,5 А
  • Номинальное напряжение отключения АКБ: 11 В
  • Максимальный ток выхода «Контроль»: 0,02 А
  • Максимальное напряжение на закрытом ключе выхода «Контроль»: 30 В
  • Тип применяемой аккумуляторной батареи: Свинцово-кислотный, 12 В
  • ВНИМАНИЕ! Внутри преобразователя напряжения С30-04А присутствует высокое напряжение опасное для жизни. Перед началом работы корпус преобразователя напряжения С30-04А необходимо ЗАЗЕМЛИТЬ!
  • Потребляемая мощность: не более 40 Вт.
  • Габаритные размеры: указаны на рисунке, мм.
  • Масса: не более 0.3 кг
  • Рабочий температурный диапазон: от -40°С до +55°С

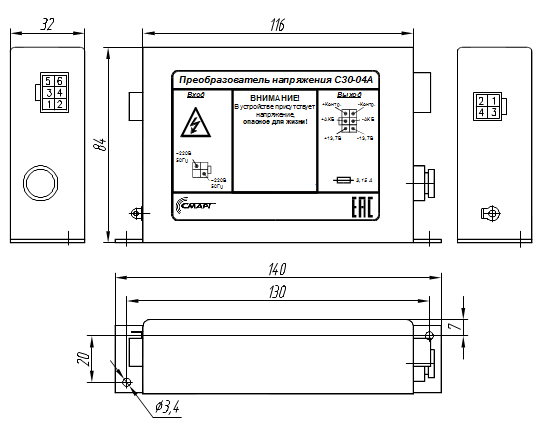

Габаритный чертеж

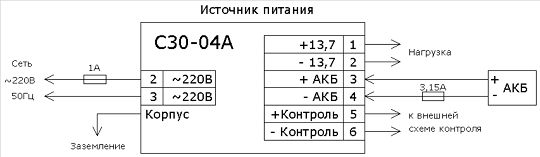

Схема подключения

  •   Преобразователь напряжения С30-04А предназначен для питания радиоэлектронной аппаратуры стабилизированным напряжением постоянного тока от первичной однофазной сети переменного тока, обеспечения гальванической развязки между входом и выходом.
      Преобразователь напряжения С30-04А совместно с аккумуляторной батареей (АКБ) обеспечивает бесперебойное питание радиоэлектронной аппаратуры.
      Основные области применения: Преобразователь напряжения С30-04А является встраиваемым промышленным источником питания и применяется для питания как бытовой, так и промышленной радиоэлектронной аппаратуры.

    Скачать документ:

  • Паспорт
  • Руководство по эксплуатации

Преобразователь напряжения С50-02

Технические характеристики

  • Преобразователь напряжения С50-02 работает от однофазной сети переменного тока в двух режимах: «работа от сети», при наличии сетевого напряжения, а также «работа от АКБ» при отсутствии сетевого напряжения на его входе.
  •  в режиме «работа от сети»:
  •   – стабилизация выходного напряжения на Выходе 1 на уровне равном 13,7 В;
  •   – стабилизация выходного напряжения на Выходе 2 на уровне равном 24 В;
  •   – автоматический запуск, при установке входного напряжения в допустимых пределах;
  •   – восстановление работы после удаления короткого замыкания в цепи нагрузки
  •   ВНИМАНИЕ! В момент короткого замыкания в цепи нагрузки, при подключенной аккумуляторной батарее, происходит перегорание предохранителя в цепи АКБ;
  •   – выдачу информационного сигнала о наличии сетевого напряжения на входе источника;
  •   – заряд АКБ;
  •   – автоматический переход в режим «работа от АКБ»;
  •  в режиме «работа от АКБ»:
  •   – контроль напряжения АКБ и отключение АКБ в случае ее разряда до минимально допустимого напряжения равного 11,0 В;
  •   – автоматический переход в режим «работа от сети» при появлении входного напряжения.
  • Преобразователь напряжения С50-02 имеет защиту от короткого замыкания в цепи нагрузки, подключенной к Выходу 1 (13,7 В).
  • Время установления выходного напряжения при изменении тока в нагрузке, от максимального значения до минимального: не более 80 мс.
  • Допускается непрерывная работа в течении 24 часов в сутки при сохранении технических характеристик.
  • Наработка на отказ: не менее 80000 ч.
  • Рабочий диапазон входного напряжения переменного тока: от 176 до 330 В
  • Предельный диапазон входного напряжения переменного тока: от 0 до 480 В
  • Частота входного переменного напряжения: 50 ±1 Гц
  • Номинальное выходное напряжение на Выходе 1: 13,7 В
  • Номинальное выходное напряжение на Выходе 2: 24 В
  • Максимальный ток нагрузки на Выходе 1: 3,65 А
  • Максимальный ток нагрузки на Выходе 2: 0,16 А
  • Отклонение выходного напряжения при отклонении входного напряжения ±20%, не более: 0,2%
  • Отклонение выходного напряжения при изменении тока нагрузки от минимального до максимального, не более: 0,4%
  • Пульсации выходного напряжения от пика до пика, не более: 0,5%
  • КПД, не менее: 75%
  • Электрическая прочность изоляции вход/выход: 1500 В
  • Электрическое сопротивление изоляции: > 2 МОм
  • Максимальный ток заряда АКБ: 0,5 А
  • Номинальное напряжение отключения АКБ: 11 В
  • Максимальный ток выхода «Контроль»: 0,02 А
  • Максимальное напряжение на закрытом ключе выхода «Контроль»: 30 В
  • Тип применяемой аккумуляторной батареи: Свинцово-кислотный, 12 В
  • ВНИМАНИЕ! Внутри преобразователя напряжения С50-02 присутствует высокое напряжение опасное для жизни. Перед началом работы корпус преобразователя напряжения С50-02 необходимо ЗАЗЕМЛИТЬ!
  • Потребляемая мощность: не более 65 Вт.
  • Габаритные размеры: указаны на рисунке, мм.
  • Масса: не более 0.7 кг
  • Рабочий температурный диапазон: от -40°С до +55°С

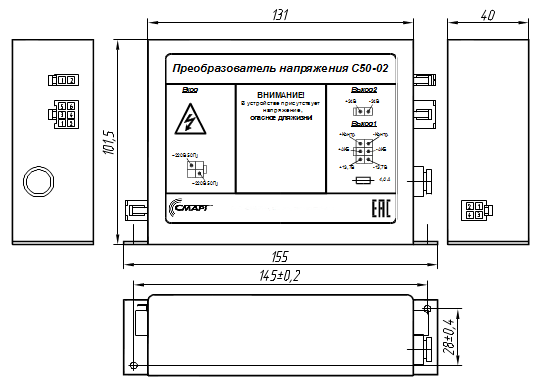

Габаритный чертеж

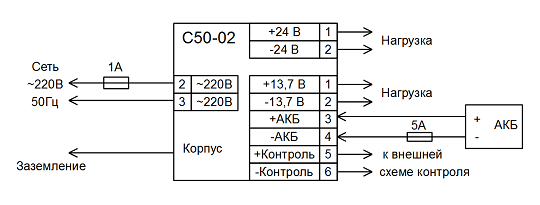

Схема подключения

  •   Преобразователь напряжения С50-02 предназначен для питания радиоэлектронной аппаратуры стабилизированным напряжением постоянного тока от первичной однофазной сети переменного тока, обеспечения гальванической развязки между входом и выходом.
      Преобразователь напряжения С50-02 совместно с аккумуляторной батареей (АКБ) обеспечивает бесперебойное питание радиоэлектронной аппаратуры.
      Основные области применения: Преобразователь напряжения С50-02 является встраиваемым промышленным источником питания и применяется для питания как бытовой, так и промышленной радиоэлектронной аппаратуры.

    Скачать документ:

  • Паспорт
  • Руководство по эксплуатации

Преобразователь напряжения С30-05

Технические характеристики

  • Преобразователь напряжения С30-05 работает от напряжения постоянного тока 12 В и выполняет следующие функции:
  •   – стабилизация выходного напряжения на уровне равном 48 В;
  •   – автоматический запуск, при установке входного напряжения в допустимых пределах;
  •   – восстановление работы после удаления короткого замыкания в цепи нагрузки.
  • Преобразователь напряжения С30-05 имеет защиту от короткого замыкания в цепи нагрузки с последующим автоматическим восстановлением.
  • Время установления выходного напряжения при изменении тока в нагрузке, от максимального значения до минимального: не более 80 мс.
  • Допускается непрерывная работа в течении 24 часов в сутки при сохранении технических характеристик.
  • Наработка на отказ: не менее 80000 ч.
  • Рабочий диапазон входного напряжения постоянного тока: 12 В ±10%
  • Предельный диапазон входного напряжения постоянного тока: от 10,5 до 14 В
  • Номинальное выходное напряжение: 48 В
  • Максимальный ток нагрузки: 0,42 А
  • Отклонение выходного напряжения при отклонении входного напряжения ±10%, не более: 0,2%
  • Отклонение выходного напряжения при изменении тока нагрузки от минимального до максимального, не более: 0,4%
  • Пульсации выходного напряжения от пика до пика, не более: 0,5%
  • КПД, не менее: 75%
  • Электрическая прочность изоляции вход/выход: 1500 В
  • Электрическое сопротивление изоляции: > 2 МОм
  • ВНИМАНИЕ! Внутри преобразователя напряжения С30-05 присутствует высокое напряжение опасное для жизни. Перед началом работы корпус преобразователя напряжения С30-05 необходимо ЗАЗЕМЛИТЬ!
  • Габаритные размеры: указаны на рисунке, мм.
  • Масса: не более 0.3 кг
  • Рабочий температурный диапазон: от -40°С до +55°С

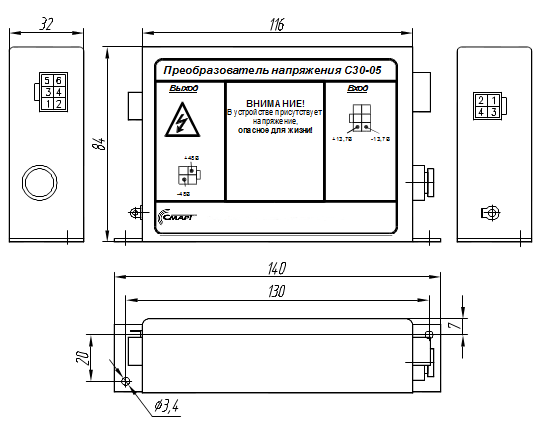

Габаритный чертеж

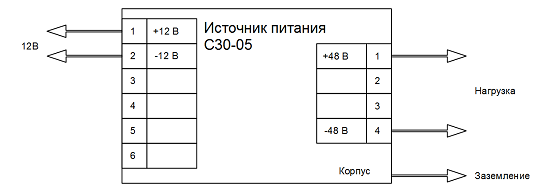

Схема подключения

  •   Преобразователь напряжения С30-05 предназначен для питания радиоэлектронной аппаратуры стабилизированным напряжением постоянного тока 48 В, обеспечения гальванической развязки между входом и выходом.
      Основные области применения: Преобразователь напряжения С30-05 является встраиваемым промышленным источником питания и применяется для питания как бытовой, так и промышленной радиоэлектронной аппаратуры.

    Скачать документ:

  • Паспорт
  • Руководство по эксплуатации
