Пульт программирования системный ППС-1

Технические характеристики

Скорость передачи по оптоизолированному интерфейсу RS-485: 19200 Бит/с
Скорость передачи данных по интерфейсу RS-232: 19200 Бит/с
Объем FLASH диска пульта: 512 кБ
Дисплей: OLED 4x20 символов
Клавиатура: пленочная 3x6
Рабочий температурный диапазон: от -20°С до +55°С
Потребление тока, не более: 500 мА
Напряжение питания: +12В ±10%
Размеры: 108x190x59 мм
Масса: 0.3 кг
На устройстве имеются следующие разъемы:

интерфейсный: DB-9M
для подключения источника питания +12В: DJK-02B (SJ2,5-5,5)
для подключения источника питания +12В и интерфейса RS-485: розетка РС-7ТВ

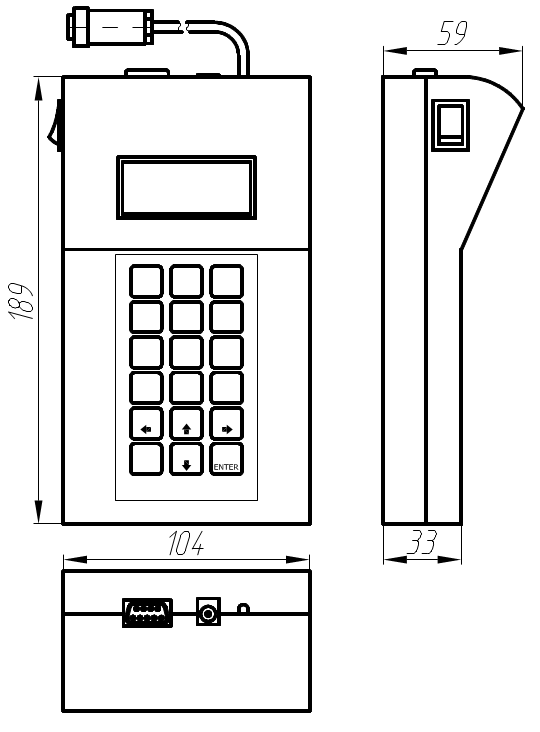

Габаритный чертеж

Пульт программирования системный ППС-1 предназначен для программирования контроллеров «Стандарт», просмотра и изменения параметров контроллеров «Стандарт», индикации телеметрических данных, программирования параметров радиомодемов «Смарт- 160/2400», «Смарт-160/2400-03», «Смарт-433/2400-03»

Скачать документ:

Паспорт(с описанием и руководством)

Пульт программирования системный ППС-2

Технические характеристики

Скорость передачи данных по интерфейсу RS-232: 19200 Бит/с
Объем FLASH диска пульта: 512 кБ
Дисплей: OLED 4x20 символов
Клавиатура: пленочная 3x6
Рабочий температурный диапазон: от -20°С до +55°С
Потребление тока, не более: 500 мА
Напряжение питания: +12В ±10%
Размеры: 108x190x59 мм
Масса: 0.3 кг
На устройстве имеются следующие разъемы:

интерфейсный: DB-9F
для подключения источника питания +12В: DJK-02B (SJ2,5-5,5)

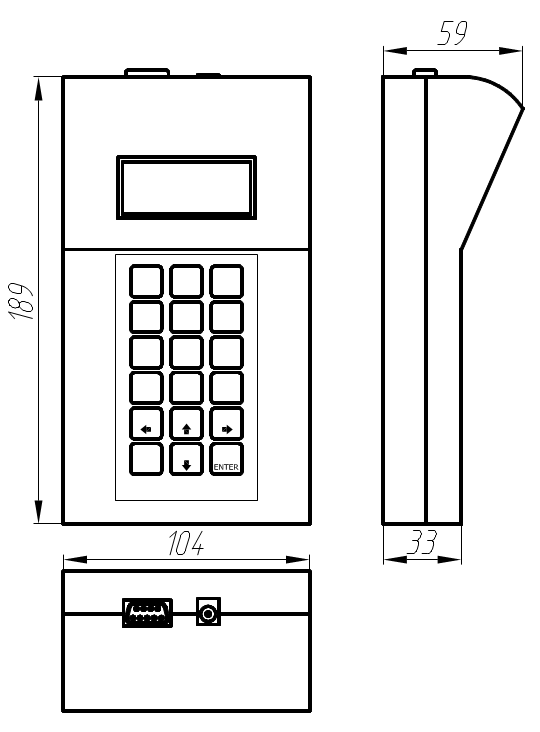

Габаритный чертеж

Пульт программирования системный ППС-2 предназначен для программирования контроллеров «Стандарт», просмотра и изменения параметров контроллеров «Стандарт», индикации телеметрических данных, программирования параметров радиомодемов «Смарт- 160/2400», «Смарт-160/2400-03», «Смарт-433/2400-03»

Скачать документ:

Паспорт(с описанием и руководством)
